Flexibile Circuitu Antennae Typis (FPC)

What is an FPC Antenna?

Antenna FPC, seu Flexibilis Circuit Antennae Typis (FPC), flexilibus PI et PET pelliculis utitur substrata et fabricatur ab engraving et excudendis ad antennas circuitus faciendi. Eius notas leves, tenues, flexibiles et flexibiles notat, sinit ut superficiebus curvis conformetur. Crassitudo eius ab 0.03 ad 0.2 mm vagatur, pondus vero minus quam 1 gram. Antennae signa wireless transmittere et recipere possunt et compatiuntur cum protocolla inclusa WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT, et LoRa, tegentes 2.4 GHz, 5 GHz, et 5.8 GHz vincula frequentia. Qianmu Communications professionalis FPC antennae fabrica cum annis altae industriae experientiam. Tres proin aechoicis cubiculis instructi sumus et plus quam decem personas R&D dedicatas habemus, ut nos unum prohibeatis officia providere-ab antennae solutionis instrumenti ad massarum productionem pertinentibus.

Clavis venditionis punctum

Ultra tenue et flexibile, spatio liberum.

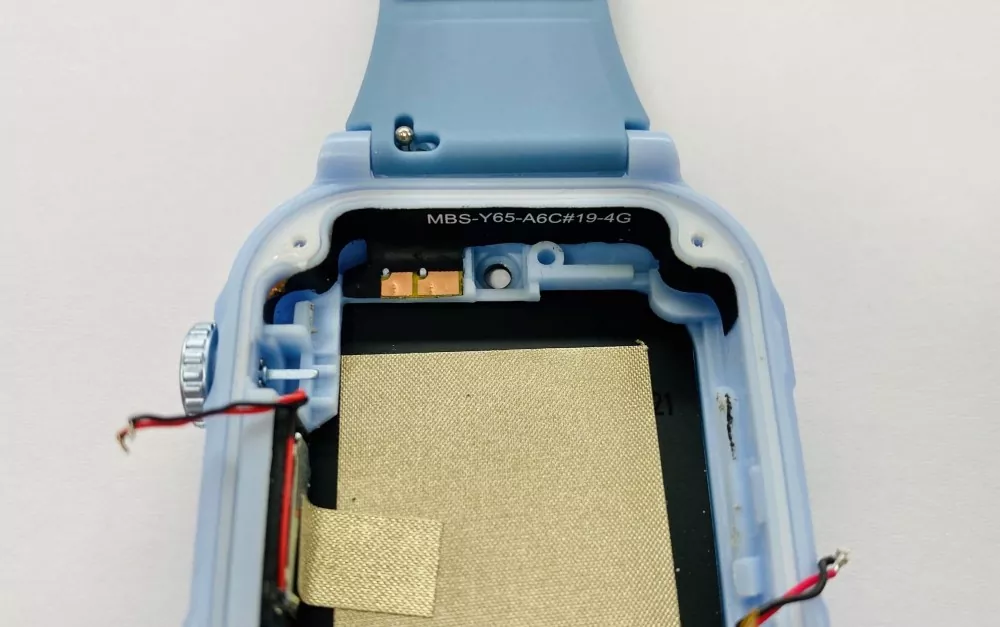

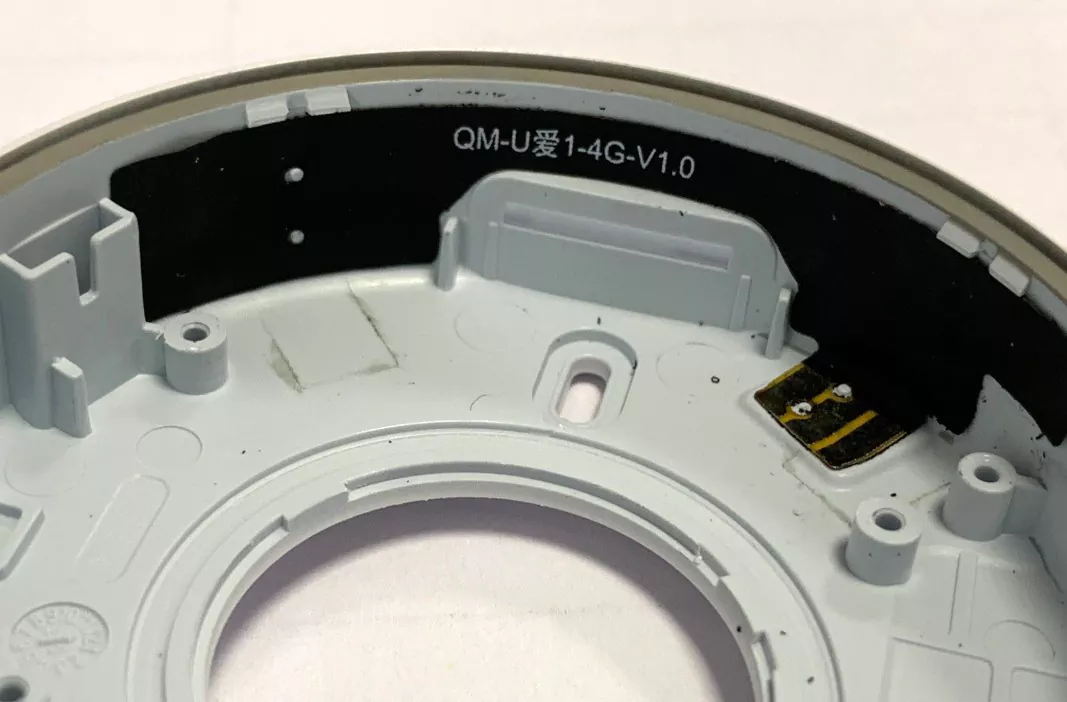

Flexibile Circuitus Antennae Typis (FPC) crassitudinem tantum 0.03-0.2 mm habet et ad libitum plicari vel plicari potest. Potest flecti 90° secundum parietem interiorem cavitatis intra machinam perfecte adaptans variis structuris structuris formis. Utrum fabrica casula sit plana vel curva, antenna FPC suae superficiei facile conformare potest.

Multi-band wideband coverage

Multiplices communicationis protocolla inclusa 4G/5G, plenae cohortis WiFi, Bluetooth, GPS/GNSS, LoRa et NFC. A singulo chip FPC antenna frequentiae vincula ab 700 MHz ad 2700 MHz—vel etiam latius patentes operire possunt. Ad communicationis necessitates multimodi et multi-frequentiae machinis occurrere possunt.

Leve design

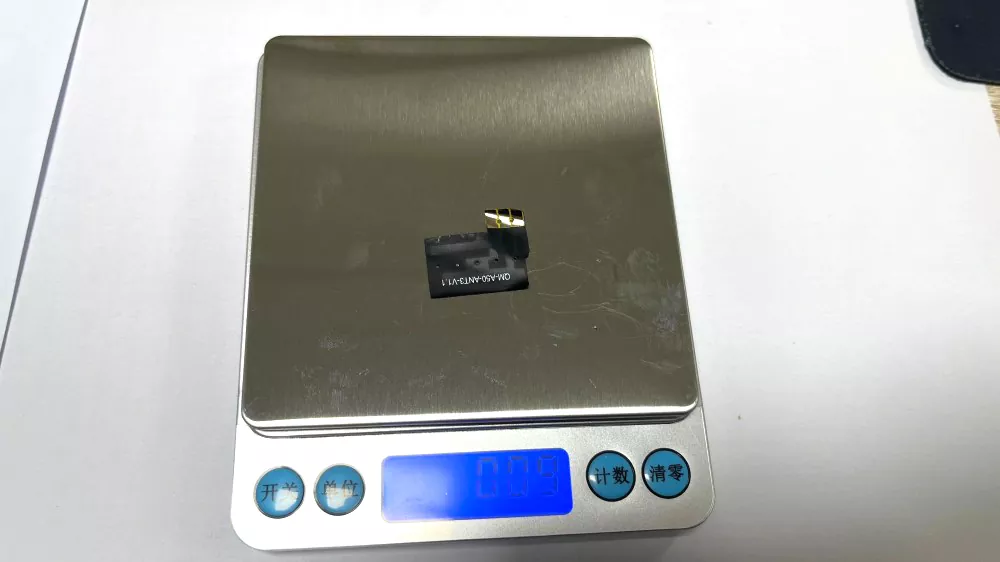

Antennae FPC minus quam 1 gram. Plures quam 50% leviores quam antennas metallicae traditae. Pondus sensitivum fructus ut machinae et fuci gestabiles, FPC antennae optimae electionis sunt.

Promptus utendum ex arca, facile convenire.

Features vexillum 3M 300LSE adhaesivum fauorem pro celeriter cortices et baculum conventus in 2 minutis. Praesto cum IPEX, U.FL, MHF4 et aliis optionibus iungo.

Notae magnae pro Installation Antennae

1. Abstine a Metal superficiebus

Antennae noli directe in superficiebus vel prope metallis instituere, sicut hoc impedimentum adaptare potest, exemplar radiorum mutare, et altiore antennae efficientiam reducere.

2. Nimia tendentes

Antennae in institutione ne nimis flectas aut complicas, sicut nimia deformatio conductorem internum laedere potest et negative RF effectus afficit.

3. Perficite, secure instruitur

Antennae firmiter et aequaliter in institutione fige ne deformatio quae radiorum observantia et stabilitate insignem incursum possit.

4. circa Antennae esse sufficiens Clearance

Tenere alvi saltem 5 mm supra et utrinque antennae. Vitare partes metallicae ponere, signa alta velocitatis vestigia, vel magnas areas aeris prope antennas ut meliorem efficiendi curent.

5. palpate cum cura Per Conventus

Etsi antennae notat flexibilem structuram, materia FPC vires mechanicas limitat. Vitare nimiam destructionem, contortionem, vel impulsum in institutione et congregatione.

6. Store in arida Opera

Antennae in altum-temperatus vel summus humoris ambitus vitare condendum. Custodi productum siccum ad obtinendum stabilitatem electricam perficiendi et diuturnum firmitatis.

Qualis Imperium et Testis

Qianmu Communicationis proprietas applicat administrationem per totum processum fabricandi, inspectionem materiae rudis operiens, magnarum productionis, et probatio operis effecti.

Material inspectionem advenientis

Omnes materiae advenientes, inclusis FPC subiectis, clauis aeris, adhaesivis, et connexionibus, strictam qualitatem inspectionem subeunt ad firmitatem et constantiam obtinendam.

AOI Optical inspectionem

Inspectio Optical Automated (AOI) adhibetur ad comprobandum antennae ambitum accurate fuso, qualitatem iuncturam solidatam, et species producti ad vitia fabricanda.

RF euismod Testis

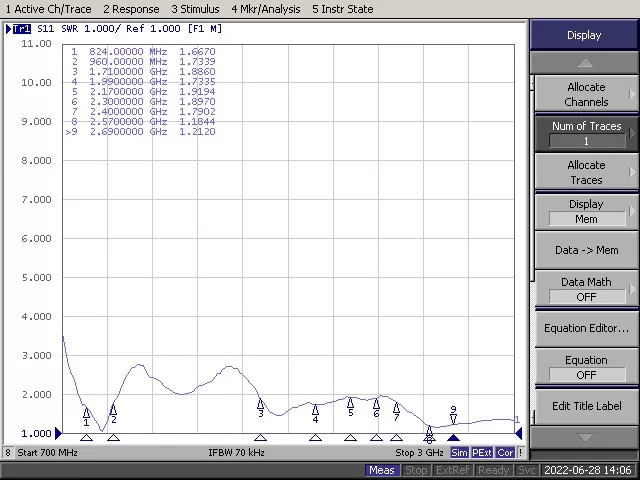

Clavis RF parametri, incluso intentione fluctuum ratione (VSWR), lucri et radiorum exemplarium, in environment obscura professionalis probata sunt, ut antennae perficientur requisita occurrant.

Environmental Reliability Testis

Antennae varias probationes adhibent firmitatis, inclusa caliditas et humilis cyclus probat, humiditas probat, inclinatio vitae probationes et aliae aestimationes circumscriptiones.

Batch Constantiam Management

Productio moderatio stricta efficit ut congruens effectus et stabilis qualitas per omne productum massam efficiat.

Lorem Antenna Vestibulum Usus

Plus duobus decenniis Qianmu Communicationum antennae industriae terminali dicata est, in R&D posita, productio et venditio communicationis wireless antennas terminales. Producti nostri late usi sunt in machinis communicationis mobilibus, in iis smartphones, tabulae, systemata mobilia, fuci, machinae wireless incurrentes, autocineta, stationes basi et machinis fatigabiles.

Quam eligere FPC Antennae

1. Confirma operating frequency

Technologiae wireless technologias tuas requirit, ut 4G/LTE, 5G, Wi-FI, Bluetooth, GNSS, LORA, vel NFC. Antennae eligite quae omnes ligamenta frequentiae requisita sustinet.

2. Censeo available spatium institutionem

Metire spatium in medio instrumenti, incluso longitudinis, latitudinis et institutionis positio. Ob earum flexibilem structuram et dimensiones customizabiles, antennae FP bene aptae sunt ad clausuras compactas vel irregulariter conformes.

3 Quin RF iungo genus

Compesce RF connexum in PCB adhibitum, ut IPEX, U.FL, vel MHF4. Antennae iungo moduli interfaciei aequare debet ut certa RF effectus curet.

4. Review RF key parametri

· Lucrum: Elige lucrum conveniens secundum applicationem et institutionem environment.

· VSWR: Valor infra 2.0 plerumque commendatur pro impedimento boni matching.

· Efficientia: efficientia superiora adiuvat meliori tradendo perficiendi et accipientis sensus.

· Impedimentum: Vexillum RF impedimentum 50Ω et RF moduli debet aequare.

5. Considera customization optiones

Si normae producta consilio tuo requisita non conveniant, antennarum FPC elige opificem qui customizationem officia praebet, inter dimensiones antennae, funem longitudinis, typum iungo, et RF tuning.

6. Censeo elit scriptor elit

Antennae in elit FPC cum certa ratione administrationis qualitatis, RF peritia machinalis, et certae facultates fabricandi ut consistent producti qualitatem et diuturnum copiam conservet.

FAQ

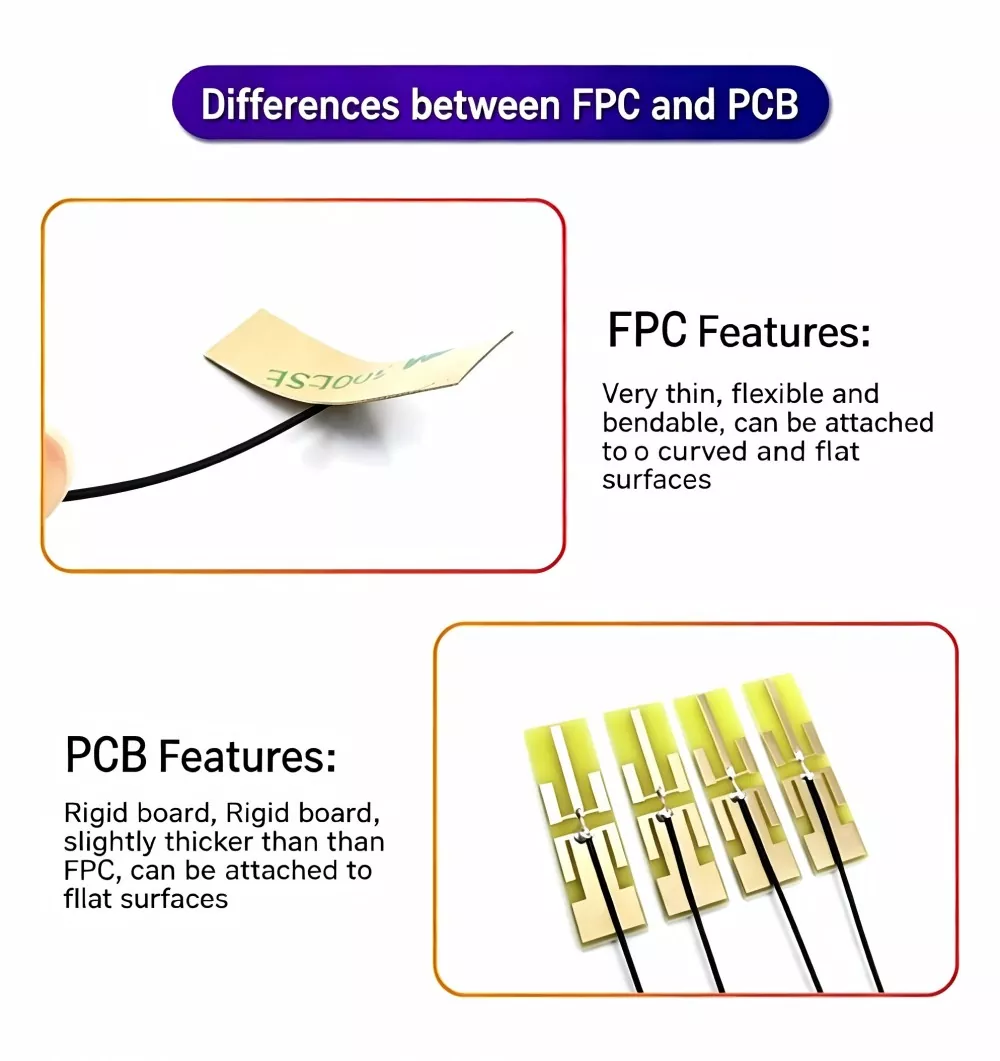

Q1: Quomodo eligis inter antenna FPC et antenna PCB?

A: FPC flexibile et flexibile, specimen aptae in spatiis curvis, angustis, pro leve, tenuibus machinis praeferendum. PCB rigidum, solum planis superficiebus aptum; Optionem hanc elige si budget limitatum est et amplum spatium habes in promptu.

Q2: Quod frequentia vincula facit FPC antenna firmamentum?

A: Qianmu FPC antennae communicationis frequentia ab 13.56 MHz NFC ad 6 GHz 5G, sustinentes technologias wireless inclusis 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa et ZigBee.

Q3： Quid est antennae FPC temperamentum operans?

A: -45℃ ad +85℃, signa usus industriae occurrens.

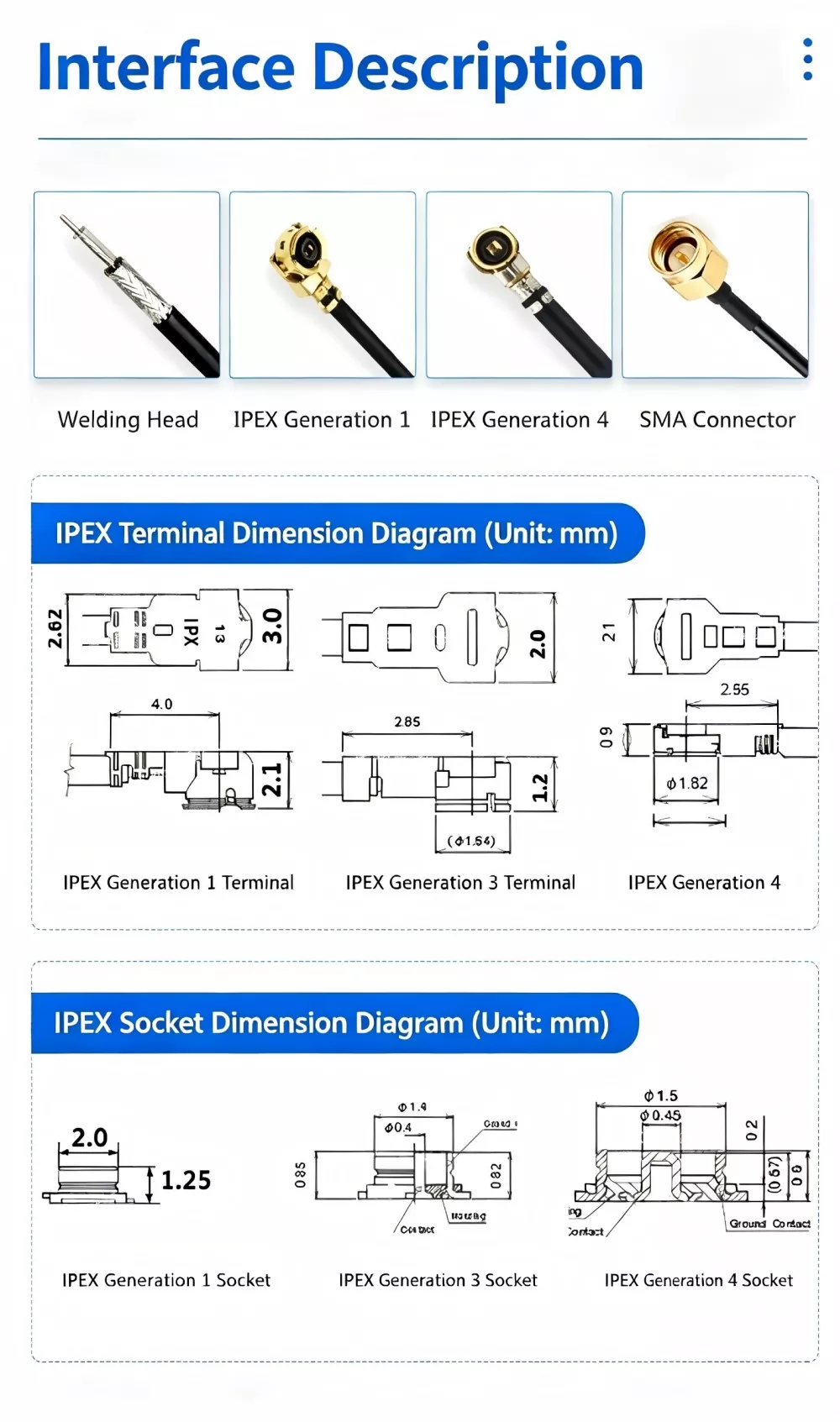

Q4: Quae sunt differentiae connexiones inter IPEX, U.FL, MHF4?

A: Omnes RF connexiones sunt minimae cum dimensionibus U.FL > MHF4. Etiam MHF4 minor est ac communiter in applicationibus 5G adhibetur; simpliciter eligere iungo fundatur in vestri interface motherboard specificationes.

Q5: An parvam-batch customizationem sustinet?

A: Auxilium praebemus et totum ordinem processum tractamus - ex consilio et consilio prototypando ad parvas et magnas productiones.
