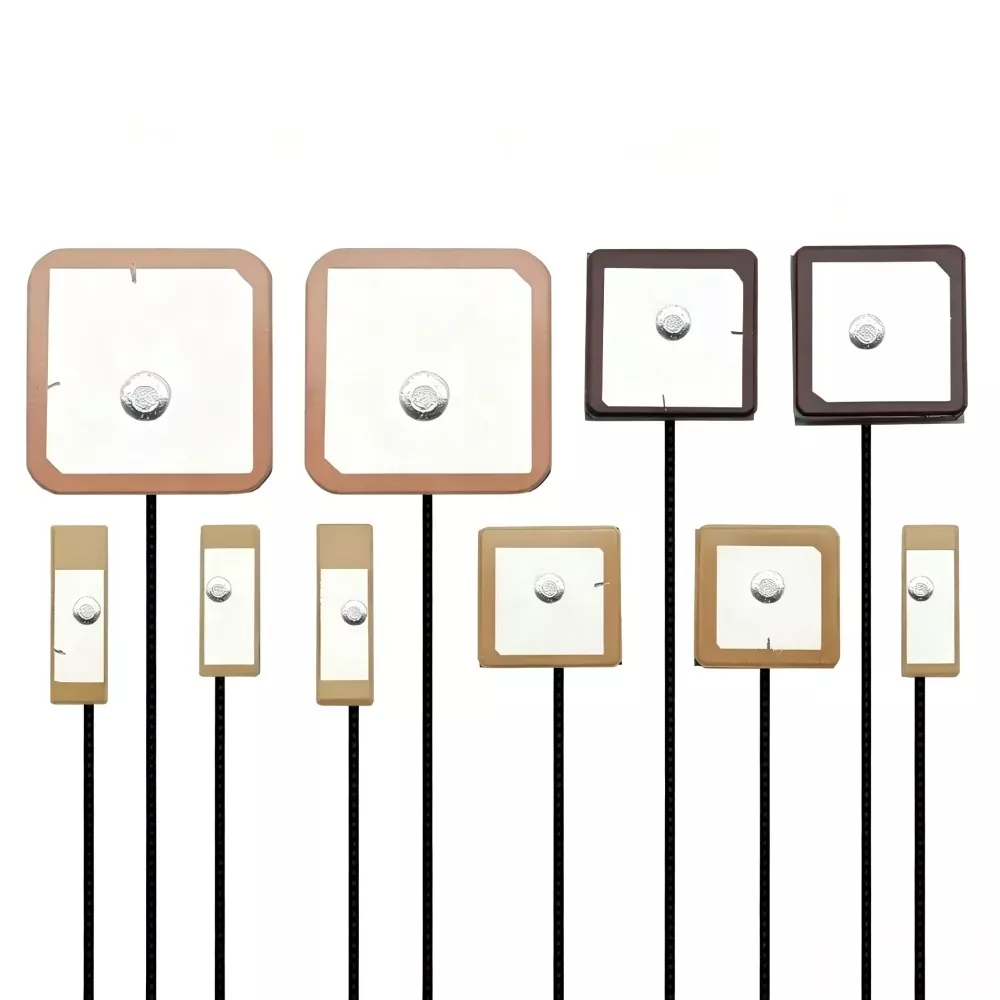

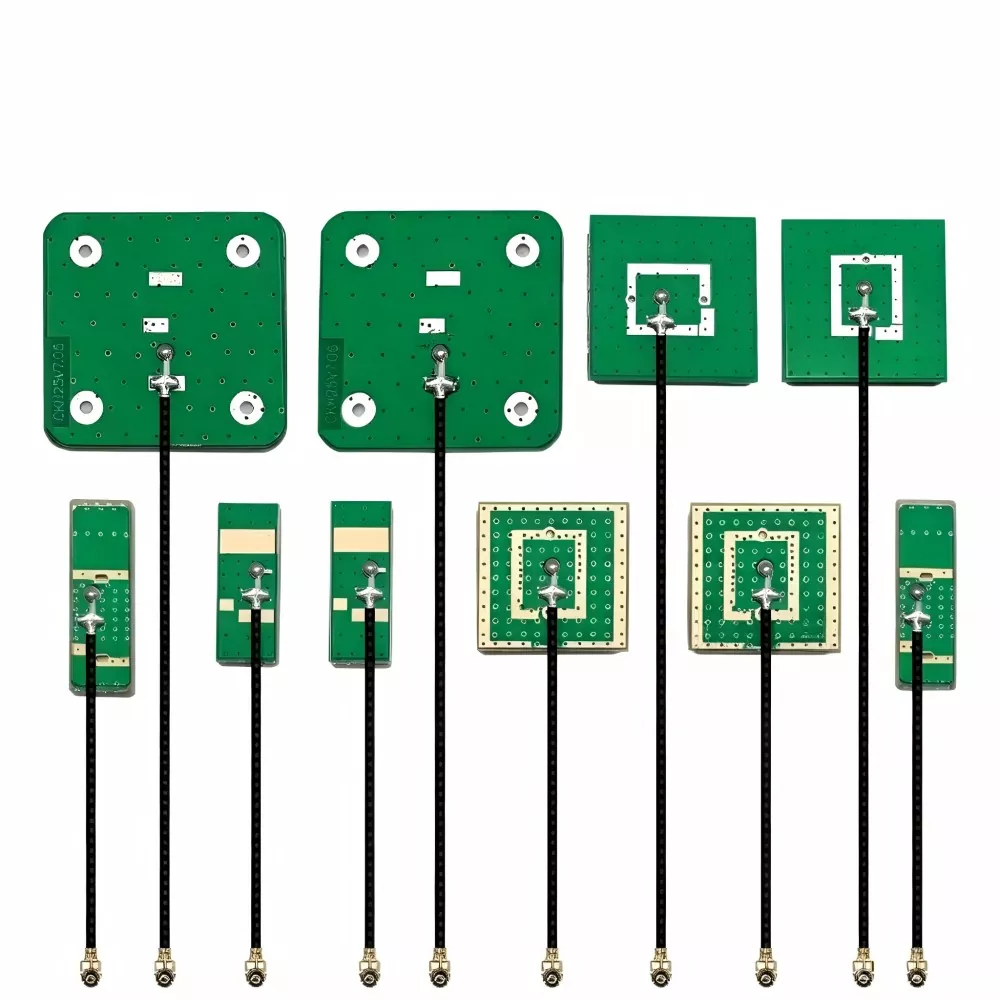

GPS BeiDou Antenna

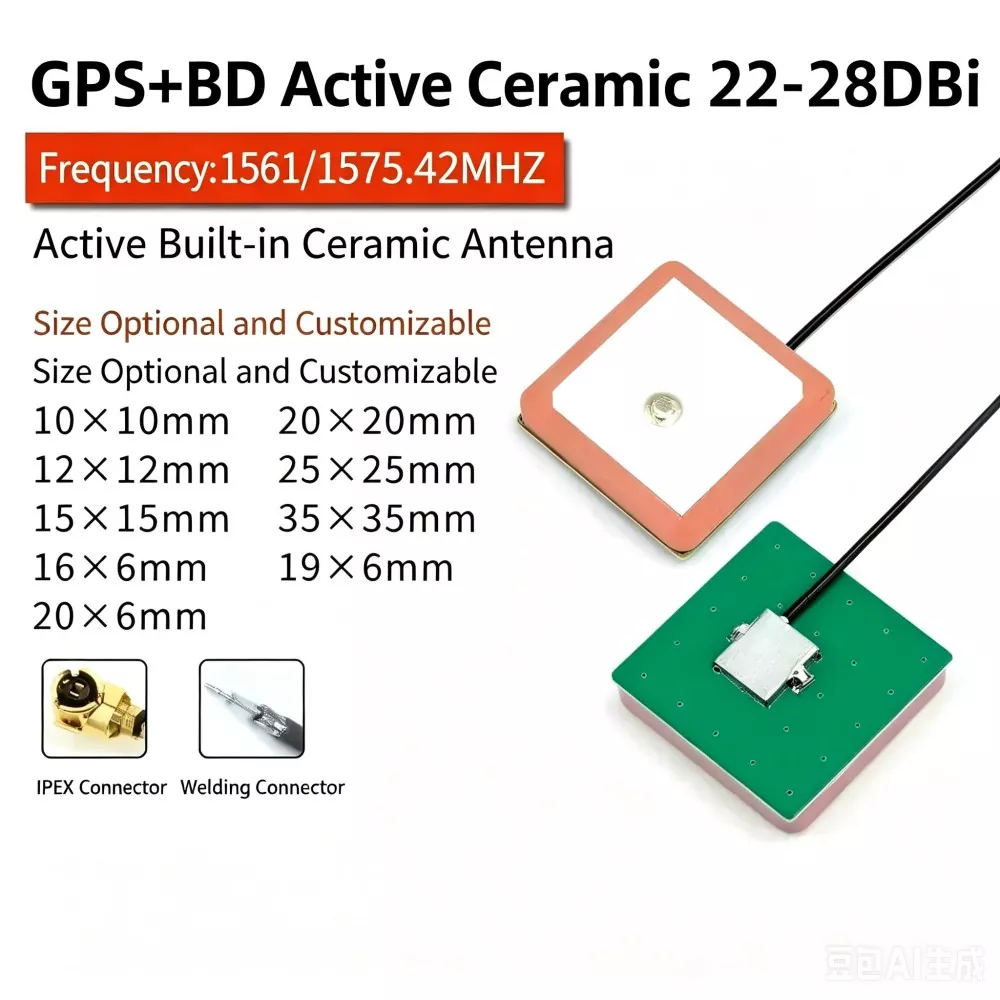

A GPS BeiDou Antenna est satelles navigationis RF componentis ad receptionem significationum frequentiae L1/B1 destinata, inter GPS L1 (1575.42 MHz) et BeiDou B1 (1561 MHz).

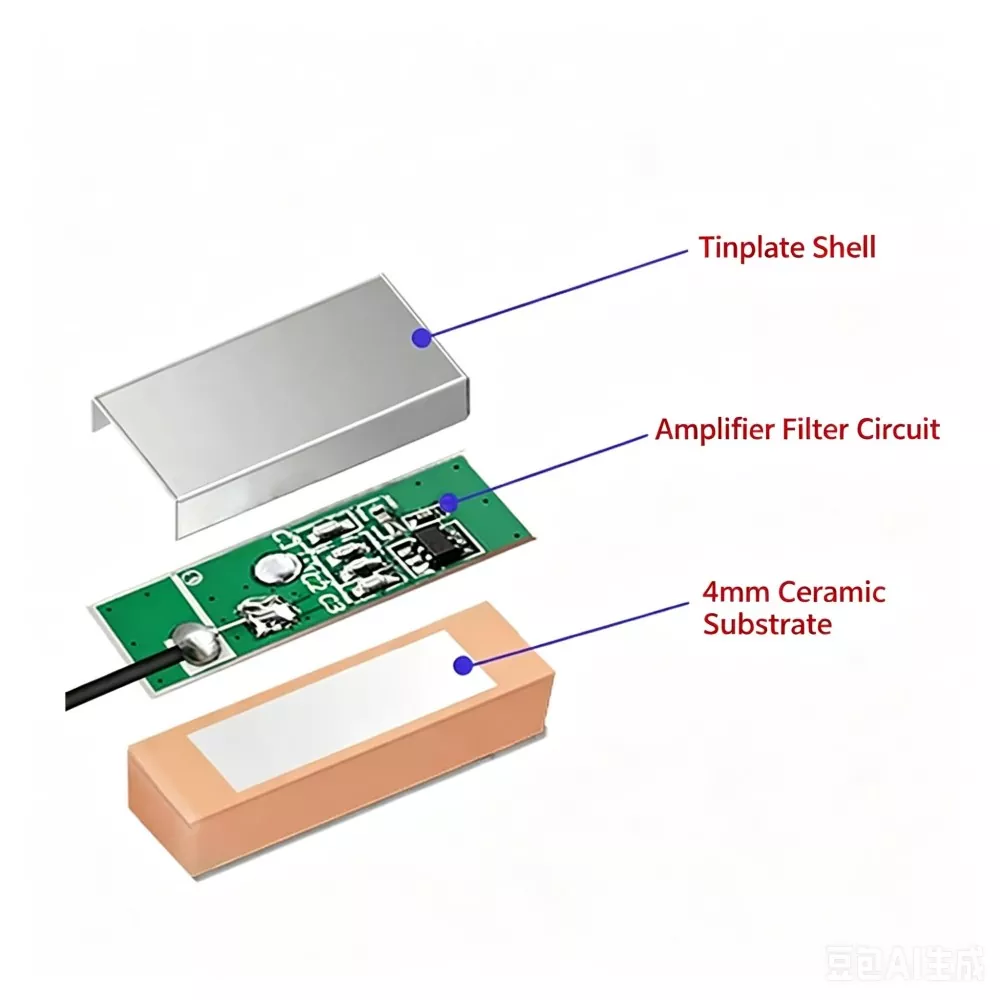

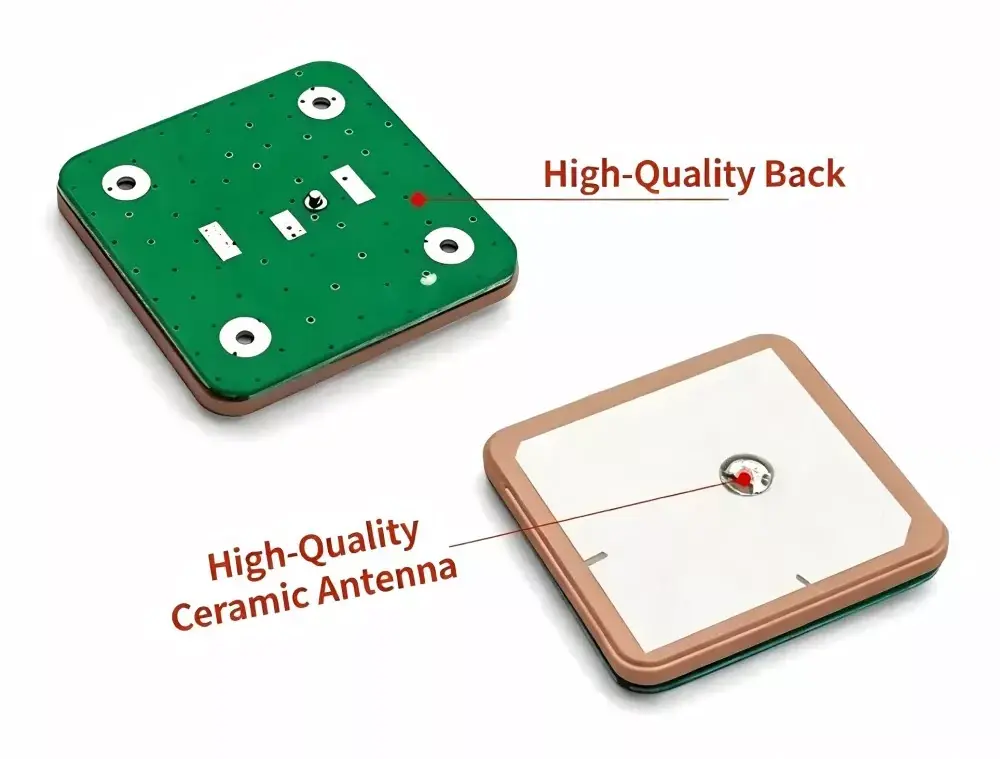

Antenna typice utitur commissurae dielectricae ceramicae structurae cum magna materia permittivity. Insignis receptio fit per resonantia electromagnetica inter commissuram metallicam et substratam ceramicam, convertens debilem satellitem RF significationibus in sonum electricum pro GNSS accipientis processus.

Dextra polarisatio circularis (RHCP) adhibetur ut notae transmissionis satellites inserere, minuendo polarizationem mismatch damnum in ambitus dynamicos recipiendi.

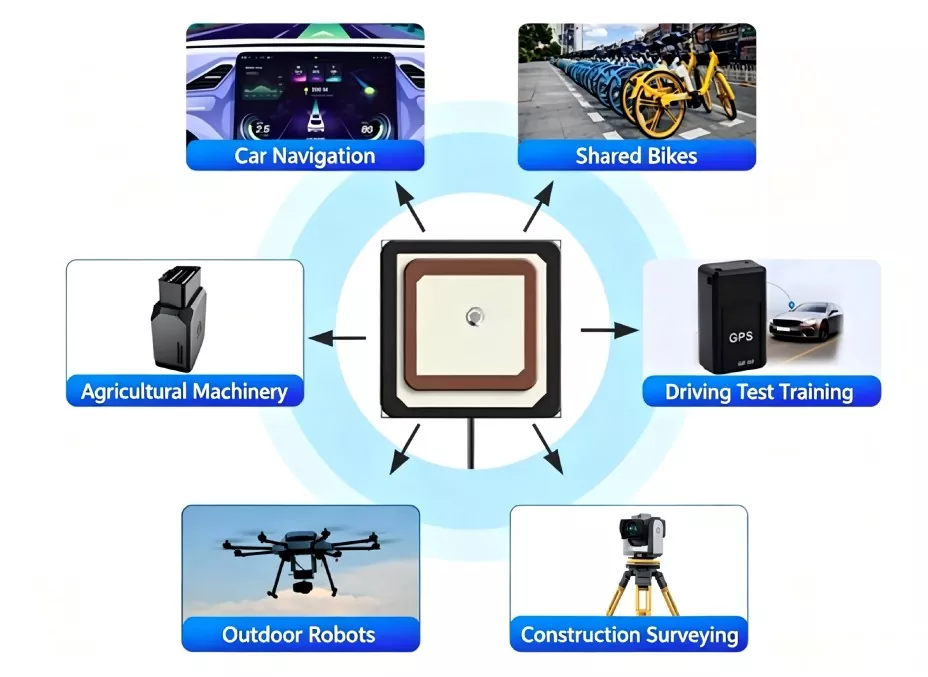

Compatible Devices

Ut fons Factory, GPS BeiDou Antennae proferimus. Eximia convenientia gloriatur et late in his machinis adhibetur;

• In-vehiculum et Peregrinatio: In-vehicula systemata navigandi, crines callidi pro birotis communis et electricis scooters, dashcams, et OBD gressibus.

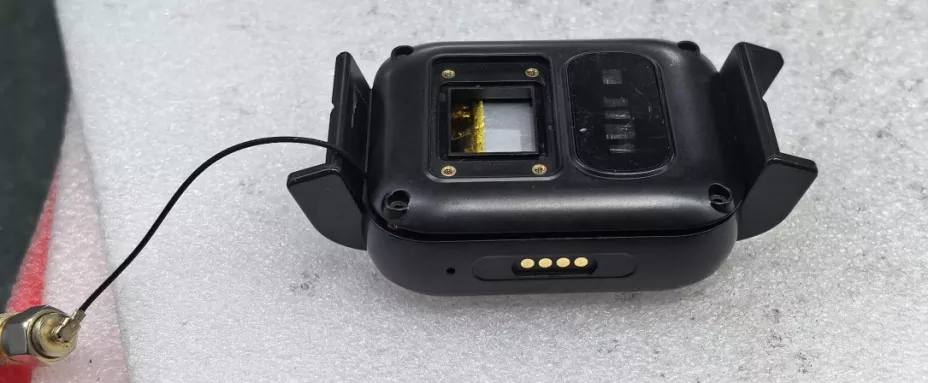

• Interrete Rerum et Wearables: Smartwatches, puer/senes locus insignia, minima pet elit, dignissim mauris tags.

• Industria et Circumspectio: Summus praecisio perspiciendi et destinandi terminales, fuci agriculturae moderatores fugae, sensores industriales IoT, manutenendi PDAs.

Core scelerisque Points et Verus mensurata data

Productio Factory GPS Antennae Externae sequenti core commoda possidet:

1. Ultima statera magnitudinis et effectus: Multi- iacuit technologiae humilis temperaturae co-accensae (LTCC), haec component frequentiam sonoram stabilis conservat etiam in sarcina ultra-tenui mensurae 16×6×4.5mm, aptam faciens ad minimas machinas IoT spatio coactas.

2. Praeclara detectio debili-signo capacitatis: Instructus cum summus operationis LNA (obstrepens humilis amplificator), soni mensurae figurae (NF) est ≤2.0 dB, et lucrum attingere potest 25 dB±3 dB. In ipsa probatione, satellite acquisitionis machinae frigidae initium intra 25 secundas tempus redactum est, et plus quam 7 satellites etiam in ambitus canyonum urbanorum stabiliter acquirere potest.

3. Temperatus stabilitas alta: Temperatus coefficiens ceramici dielectricis intra ±30 ppm/℃ refrenat. In maximis ambitibus ab -40℃ ad 85℃ vndique crebrescentibus sonorus transpositio est ≤±5 MHz — longe superior quam antennae PCB conventionales.

4. Impedimentum Matching and Anti-Interference: Standard 50Ω Impedimentum design cum VSWR ≤ 1.5; optione prompta cum tunica ferrite in superficie offerens suppressionem latronis ≥ 40 dB et efficaciter protegens ab alto frequentiae impedimento ut DC-DC convertentium.

Core Technical Specifications and Parameters

Altius comparatio cum competing products

1. Clearance Requirements

Antennae patens in area ponenda est. Nulla magna metalla adsint intra 30° angulum elevatum supra antenniam. Continuus 7 cm × 7 cm planus humus sub antennae quasi pondero reservandus est, nullo emisso directe sub activo area.

2. Tactus solitudo

Serva antennarum ab alto strepitu componentium ut DC-DC convertentium, oscillatores crystallini, CPUs et oratores. Distinctio minima 2 cm distantia commendatur.

Impedimentum 3. Imperium

Impedimentum moderatum conserva 50Ω ab antennae cibario puncto ad GNSS moduli. Vestigia RF servanda brevibus, fusis laevibus, anfractibus rectis nullo.

4. Orientatio Imperium

Superficies ceramica debet sursum tendere et in plano terreno parallela manere. Angulus hastilnus non excedat 15° ad notas recipiendas RHCP stabilis conservandas.

RF Engineering Considerationes

1. planum dependentia

GNSS antennae planum terram stabilem requirit. Euismod directe connectuntur cum magnitudine et symmetria.

2. Multipath amet sensus

Urbanae ambitus notam reflexionem viae inducunt quae positionis accurationis et dilutionis praecisionis augent (DOP).

3. LNA contribution

- Vox amplificatoris humilis quaestum sensum acquirendi meliorem efficit sed etiam susceptibilitatem auget ad impedimentum extra-cohortis si eliquare insufficiens est.

4. Frequency stabilitas

Coëfficientes Ceramici dielectricae temperaturae resonantes egisse sub condiciones cycli scelerisque.

Quam eligere Ius Productum?

Cum eligendo GPS Antenna externam, sequentes factores cardines considera:

1. Frequentiam et polarizationem Adfirmare utrum fabrica GPS L1, BeiDou B1 requirit, an duplex subsidii frequentia. Antennas GNSS circulariter polarizatas noli miscere antennas lineariter polarizatas, qualia sunt 2.4G genera, sicut hoc in mismatch et turpi receptione proveniet.

2. Installation spatium Pro compactis machinis, antenna ceramica typice adhibetur propter factorem parvam eius formae. Ad applicationes cost-sensitivas cum spatio sufficienti, antennae PCB considerari possunt. In complexu RF ambitus, antennae ceramicae magis stabilitatem praebent.

3. Active or passive design Si machinam habet clausuram metallicam vel lineam RF pascendi longam (>1 m), antenna activa cum LNA integrali commendatur ut damnum insigne compenset.

4. Validation notitia Electio ponenda est in exercitio agro mensurato (exempli causa, acquisitionis satelles, C/N0, frigoris initium temporis), non solum specificationum laboratorium.

Quid elige Nobis (Qianmu Communications)?

• Dirige copiam e fonte officinarum: medias quaestus margines rejicimus et pretia officinarum maxime auctorum cum flexibilibus MOQs offerunt.

• Fortis R&D facultates et customizationes: Nos fabrum professionalium RF manipulos habemus, qui cito in magnitudine chipae, tabulae argenteae, et LNA quaestum ex tua ID structura ac PCB layout.

• Realis-casus sanatio: Nostri fructus feliciter inserti sunt in copiam vinculorum plurium cursorium communicationis, navigationis in-vehiculi, et notarum captiosarum, innumeras quaestiones solvendas sicut "stellum tardum quaerendi et frequentes iacturae stellae". Problem.

• Full Lifecycle Services: We provide one-stop technical support- from pre-sales impedimentum matching simulationes et antennae layout directionis ad celeri analysis de defectivis productis post venditiones.

FAQ

Q1: An antennae ceramicae in diversis vinculis frequentiae inuicem adhibeantur?

A: N. antennae GNSS et 2.4G/5.8G antennae diversis generibus polarizationis et machinationibus operantibus utuntur. Antennae GNSS de more sunt RHCP, antennae autem 2.4G/5.8G lineariter polarizantur. Mismatches inter polarizationem et frequentiam eventus in insigni dejectione vel detrimento cincinnorum satellitum.

Q2: Cur antennae magnitudo effectus afficit?

A: Ceramic antennae effectus comparatur ad efficax area radians et dielectric constans. Maius volumen ceramicum plerumque quaestum et suavitatem melioris facit. Autem, in pactis consiliis, ex parte optimized per antennae hitur et plani consilium perficiendi potest.

Q3: Quid est impeditio GPS Antennae externae?

A: Consilium impedimentum vexillum est 50Ω, quod vulgo in GNSS RF systemata ante-finem adhibetur. Valores consuetudines impedimenti sustineri possunt secundum congruentias systematis graduum congruentium requisita.

Q4: Quomodo institutionem perficiendi verificatur?

A: Aestimatio typice innititur in GNSS receptaculo metrico ut satellite acquisitionis comitiorum, SNR (signo-ad-ocis ratio), et frigus-initium temporis sub condicione caeli aperti sunt. Ad stabilem operationem, multae satellites comae et constantes C/N0 valores in ambitu experimenti normae exspectantur
