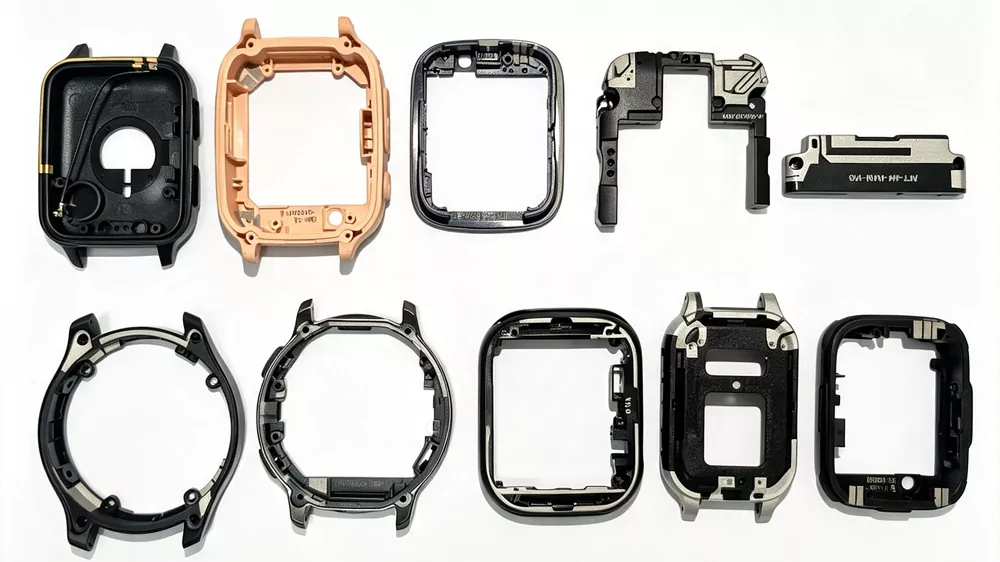

LDS Antenna

LDS Antennae (Laser Antennae directae structurae) est 3D-MED substructio RF compages fabricata applicando laser activationem in injectionibus substratis plasticis formatis, quam sequitur selectivam chemicam laminam ad antennae vestigia conductiva formandam.

Processus dat exemplaria conductiva directe definiri in partibus trium dimensivis habitationum, ubi antenna geometria in structuram mechanicam magis quam in partem separatam RF congregata est.

Dissimile conventionale impressum vel schedae metallicae antennae quae discretam intra machinam ascendentem requirunt, LDS Antennae structuram radiantem in compage plastica vel interna, sino antennae viam sequi complexa 3D geometria, servatis notis electricis definitis.

Ex perspectiva systemate, technologia LDS ad 3D-MID pertinet (Tres dimensiva fabricata Interconnect Fabrica), ubi una pars formata fabricare, conductive et habitationi functiones per electivam metallizationem superficierum laser-activorum miscere potest.

Principium opus

Processus fabricationis antennae LDS in quattuor gradus nuclei dividi potest:

Gradus 1 - Iniectio CUMATIUM: Usura materiarum materiarum specialium LDS (compositorum additivorum metalli-organicorum continens), bracket vel habitationi plasticae tres dimensiva producta per iniectionem fingunt.

Gradus 2 – Laser Activatio: Computatorium motum laseris moderatur secundum trajectoriam exemplaris conductivi, laser in superficiem trium dimensivarum componentium plasticorum eminens et ambitum in secundis exemplaribus activum. In locis a laser irradiatis, additamenta excitantur, microscopice superficiem asperam creant quae depositionis metallicae conducit.

Gradus 3 – Chemical Plating: Pone partes plasticae activae in balneum chemicum, ubi metalla, ut aes, nickel, et aurum electe in locis refectis deposita sunt, vestigia conductiva formantes.

Gradus IV - Conventus et Testis: In LDS habitationem pro antennae circuitione electrically cum PCB matrimoniali coniungitur per contactum vernum, fibulas vel B2B connexiones. Post plenam inspectionem utens retis analyser, conventus traditur.

Lorem machinae

LDS antennae technologiae late per plures industries et wireless applicationes adhibentur:

Core scelerisque Points

1. High spatium integrationis facultatem

LDS antennae directe inseri possunt in insterniorum fabricam vel bractearum structurarum, ut tenuiores producant consilia sine RF perficiendi signanter. Antenna alvi consecuta est per 3D exemplaria accurata in substratis plasticis, faciens eam aptam ad multi- bandas wireless machinas compactas.

2. Productio stabilitas et processus constantia

Laser constructio altam iterabilem et stabilem formam solutionis praebet, eamque aptam facit ad ambitus productionis continuos. Unaquaeque unitas typice convalescit per RF probationes, cum parametris clavis ut S11 verificatur ut adaptatio perficiendi intra scuta designet.

3. Reducitur internus RF impedimentum

Cum exemplaria conductiva directe in fabrica habitationis formentur, LDS structurae dependentiam ab internis wiring redigunt et impedimentum minuunt, quod ex metallis vicinis intra clausuram causatur.

4. Multi-cohortis antennae integrationis facultatem

Antennae functiones multiplices (LTE / GSM / Wi-Fi / Bluetooth / GNSS) in unum 3D subiectum integrari possunt, altiore componente comitem ac systema-gradum RF architectura reducere simpliciorem.

5. Flexibile 3D RF design facultatem

LDS technologiam sustinet exsecutionem geometriarum complexarum conductivorum in superficiebus curvarum, antennas permittens sequi formas mechanicas, servato RF angustias definitas per vincula varia frequentia.

Technical Specifications

Laser SCULPTURA Processus et Cautiones

（1）Notae in Conductive Circuit Design

Vestigium in LDS 3D subiectorum fusis cavendum est frequentes transitus acuto-anguli. In structurae multi-facii, per superficies adjacentes continuas fusuras plerumque meliores processus stabilitatis et platonis uniformitatem, praesertim in maioribus insternitionibus.

② Vestigium laser-definitum minimum latitudo typice circum 0,2 mm est, pendens a consilio resolutionis et geometriae subiecta.

③ Minimum intervallum inter vestigia conductiva adjacentia plerumque conservatur supra 0,5 mm ad reducendum periculum platationis pontis formationis in depositione electrochemica.

④ Alvi inter areas conductivas et limites clausuras regulariter sub scala millimetris coercetur. Distantia quiddam circa moenia 1-2 mm prope cavum communiter applicatur ad contractionem oris in processu laseris minuendam.

⑤ Superficies geometriae influxus morum plating. Planae regiones tendunt ad laser activitatem et constantiam coating firmiorem praebere, dum superficies curvae variationem in crassitudine et adhaesione inducere possunt ob differentias nuditatis angularis.

⑥ Post laser structuram partes directe ad electroplandas transferuntur ut oxidatio et superficies contaminationis ante metallizationem obscuratis.

2）LDS Product PRAECLUSIO Requisita ante Plating et Coating

① Partes laser-activated in humiditate moderatae condiciones (typice infra 60% RH) conditae debent et in plating transferri, quam primum processum fluxum patitur, periculum oxidationis superficiem reducere.

② Contactus directus cum superficiebus laser-processibus evitatur, ut contagione depositionis metalli subsequentis qualitatem afficere possit.

Dedicata scutella vel adfixa adhibentur in tractandis et transportandis ad stabilitatem positionalem servandam et ne superficies damna vel parvas scalpendo.

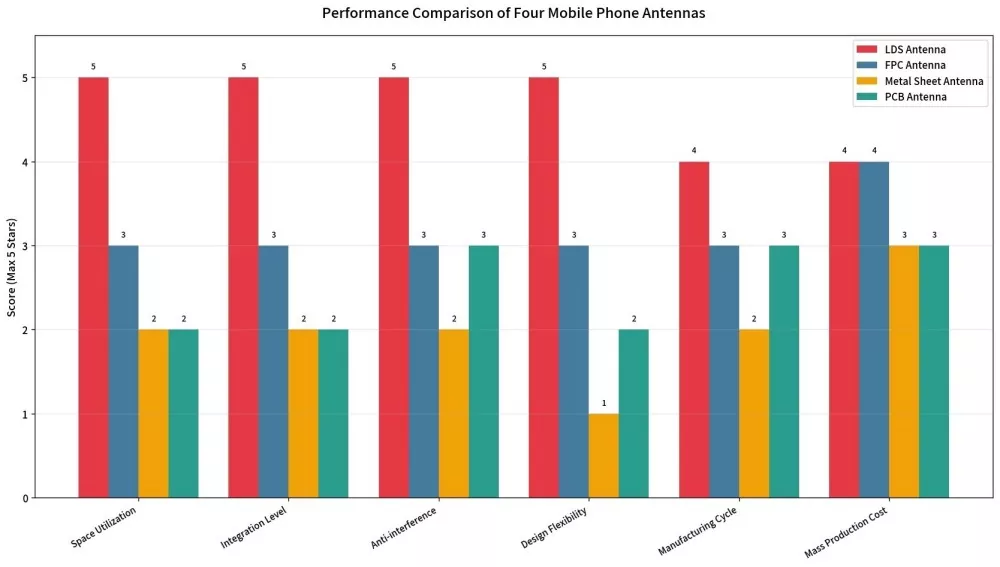

Compare cum pares

Qualitas Processus Imperium

1. Ineuntes Materiam Inspectionem: Testis Metal Additivus Content in Plastic Particulis Specifically Designed for LDS

2. Iniectio fingens imperium: accuratio dimensiva ±0.05mm

3. Laser notati: AOI automated inspectionem opticam pro integritate circuii

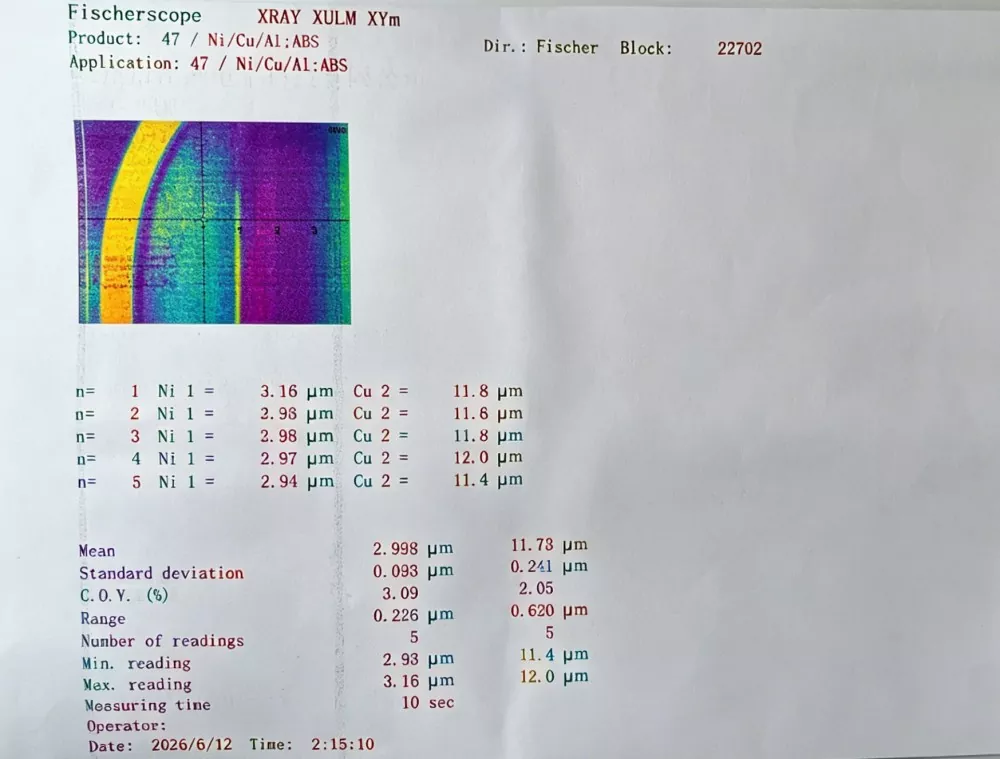

4. Plating chemica: Crassitudo coating uniformitas inspectio (stratum aeneum ≥ 5 µm, nickel/imentum auri ≥ 0.1 μm)

5. RF Testis: Retis analystor plenam inspectionem S11, VSWR, quaestum et efficientiam praestat.

6 Reliability sampling inspectionem: Centum gridAll-inclusive adhaesio temptationis

Pro certo supplemento, singulas fructus nostros venit cum relatione test quae reduci potest ad materiam massam rudis respondentem.

Quam eligere LDS Antennae Products

1. View frequency cohortis opus

Perspicuum est quod communicationis frequentia vincula ad machinam sustentandam necessaria est 2G/3G/4G/5G Sub-6GHz, Wi-FI 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC, et aliis. Vincula frequentia diversae correspondent diversis antennae fusa consilia.

2. Reprehendo institutionem spatium

- Habetne fabrica habitationi sufficientem LDS layout spatii?

- An antenna opus est sequi fuso per superficiem curvam 3D? Ita plane ubi LDS excellit.

3. Reprehendo subiecti delectu

Materia subiecta LDS antennarum debet esse LDS specialium functionis plasticae. Communes optiones PC, ABS, PC+ABS, LCP comprehendunt. Diversae materiae suas utilitates et incommoda habent secundum repugnantiam caliditatem, dielectricam constantem et vires mechanicas.

4. Perscriptio temporis plumbi et quantitatis ordinis minimae.

Ut opificem, offerimus;

- Sample scaena: 10Fast prototyping

- Parvus batch: 100-1,000 quam at pede

- Magnae scalae productio: Menstrua capacitas 100,000 unitates excedit, temporibus partus confirmatis.

FAQ

Q: Quid interest inter antenna LDS et antenna FPC?

A: An FPC antennae est solutio circuii flexibilis intra machinam inauguratam, spatium planarium dedicatum requirens. AnLDS Antennadirecte laser constructus super fabricam habitationi vel bracket, permittens melius aptationem ad 3D superficies et spatium utendo melius. Etiam altiorem facultatem integrationem praebet et potiorem anti-incessionem perficiendi cum solutionibus traditis FPC comparatur.

Q: Quid est quantitas minima ordinis pro css?

A: Nulla quantitas minima ordinis requiritur in scaena sample. Exemplar petitiones sustinemus, parvas massarum productiones ab 100 pcs incipientes, et ordines majores-volumen in emptoribus requisitis. Pro recta officina, flexibilem productionem praebemus per diversos gradus consilii.

Q: What information is required for customization?

A: Customers 3D CAD picturas de fabrica (STEP vel IGS format), scopum frequentiae cohortis, PCB layout et genus iungo praebere possunt. Nostra machinalis quadrigis tractabit routing consilium, simulationem optimizationem, ac verificationem prototypum.

Q: Potestne haec technologia subsidium 5G millimetre-undae applicationes?

A: Ita. Antennae designationes technologiae sustinet pro vinculis tam Sub-6 GHz quam millimetris undarum frequentiae. Postrema solutio erit optimized secundum fabricam structuram, spatium available, et frequentia requiritur effectus.

Q: Quid est vita antennae officium?

A: Reliability probationes ostendunt post 100 cyclos thermarum ab -40℃ ad +85℃ ac summus temperatus/alta humiditas probatio 85℃/85% RH pro 168 horis, degradatio perficientur infra 5% manente adhaesione stabilis. Ministerium ordinatum vita superare 10 annos potest.

Q: antennae tuning auxilium praebere potes?

A: Ita. Praebemus integram tuning officia, inter simulationem, prototypationem, ac systema-campester optimization, adiuvantes fructus ad certificationem requisita, ut CTA, CE, FCC.
