Ver Antenna
Pro professionalis Supplier, Qianmu Communicatio offert nativus summus praecisionem antennae vere helicae muneris. Carbon ex ferro nickel-patella factus ex aere phosphoro factus, eximiam conductionem et corrosionem resistentiae iactat. Fideles sumus. China ManufacturerWe offerre solutionem unam-semulariam vndique a prototyping ad massam productionem, late in IOT, remotis controlis et modulis communicationis wireless adhibitis.
Antennae fons (etiam antennae helical notae) est structura antennae in qua metallum conductor vulnerat in figuram vernam spiralem, adhibito helice configurato metallo conductore mediae pro signo transmissionis. L-olim designat impedimentum notat et tribus principalibus partibus constat: filum aeneum internum (pro transmittendis et recipiendis significationibus), filum protegens externum (obstructionem electromagneticam externam intercursu destinatam), et stratum externum insulating (quod renititur effectibus capacitatis et inducentiae externae). Una, haec componentia systema clausum cum validis odii impedimento perficiendi formant.
Shenzhen Qianmu Communicatio Technologia Co, Ltd., incepti professionalis specialiter in R&D, fabricandis et venditio producti communicationis antennas, in antennae campo per multos annos profunde versatus est et creditum est ut global clientes cum GENERALI fontis antennae solutiones compararet.
Technical Specifications
In Qianmu Communicatio fons antennae multae frequentiae vincula ab humili ad alta frequentia vndique tegit, occurrens exigentiis variarum missionum applicationis. Praecipuae technicae parametri sunt:
|
Parameter Item |
Specificatio dolor |
|
Frequentia Range |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
Lucrum |
0.8dBi ~ 3.5 dBi |
|
Impedimentum |
50Omega |
|
VSWR |
≤1.5 ~ ≤1.8 |
|
Polarization |
Vertical Polarisation / Circularis Polarizationis |
|
Radiatio Pattern |
Omni-directional |
|
Potestas Capacity |
Max 50W |
|
Temperature operating |
-40℃ ~ +85℃ |
|
Antennae Efficiency |
XXXV ~ LXXX% (dependet institutionem environment) |
|
Materia |
Cuprum, Aurum Plating, Nickel Plating, etc. |

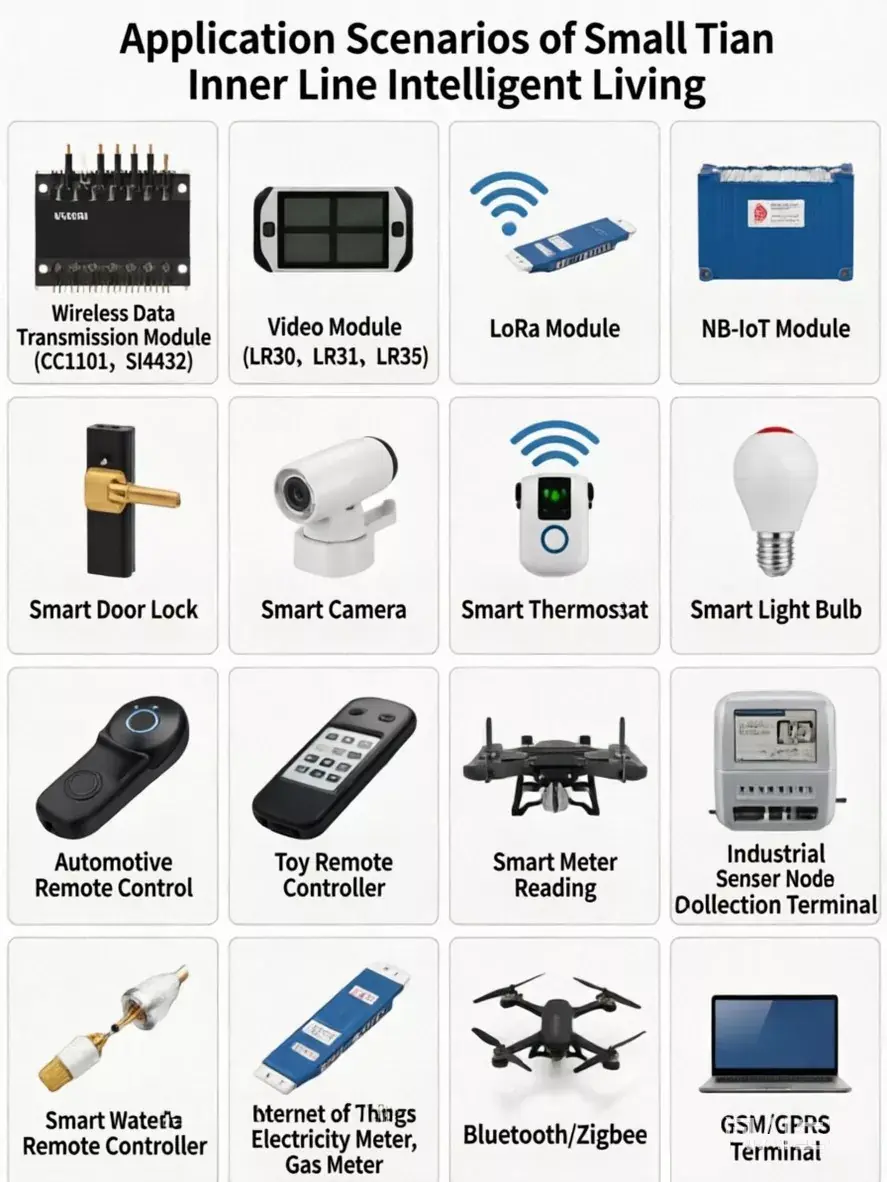

Lorem machinae
Antennae communicationis fons Qianmu in sequentibus machinis et missionibus late adhibetur;
Wireless Data Transmission Module: CC1101, Si4432, et alia RF modulorum wireless
LoRa Modules: LR30, LR31, LR36, et alii moduli communicationis LoRa
NB-IOT Module: NB-IOT wireless communicationis terminalis
Smart Home Devices: Smert portae comae, dolor camerae, dolor thermostats, lux bulbi dolor, et plus
Wireless Remote Control Devices: Car claves remotae, toy remota controls, industriae remote controls, and more
IoT Terminatio: IoT nodorum sensorem, data acquisitio terminales
Smart Metering: Smart water metra, electricity metra, and gas metra
Bluetooth/Zigbee OMNIBUS: Bluetooth wireless communicationis Zigbee networking machinas
Fucus Telemetry: Data Link pro fuci
GSM/GPRS Devices: GSM modems, remota magna ratio
Comparatio cum competing products
|
Comparatio Item |
Qianmu Communication Ver Antennae |
PCB Antennae |
Rod Antennae externae |
|
Lucrum |
0.8~3.5 dBi |
2~6 dBi |
Secundum High |
|
Omni-directional euismod |
Excellent |
Fortis Directionality |
Bene |
|
Magnitudo |
Compact |
Ultra-parvum |
Large |
|
Anti-interference Capability |
★★★★★ Strong |
Mediocris |
relative fortis |
|
Installation Flexibility |
valde flexibile |
Fixum PCB solum |
Externi Installation required |
|
Pretium |
moderatus |
Minimum |
Relative High |
|
Design Modification |
Flexibile |
PCB Remaking required |
★★★ Ordinary |
Antennae fons Communication Qianmu aequilibrium inter omnidirectional coverage, anti-impedimenti facultatem, institutionem flexibilitatem, et altiore sumptus facit, ut specimen constructum-in antenna electione pro IoT ac wireless communicationis machinas.

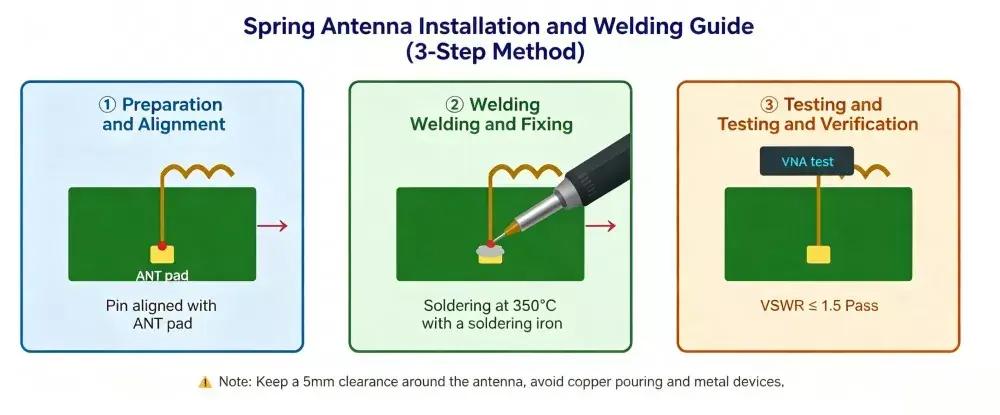

Installation Guide
Gradus I: Para Welding
Conlineare clavum (plerumque unum clavum vel codex solidarius) in fine Fontis Antennae cum ANT solida in PCB reservata. Codex solidaribus lineis pascendis RF coniungi debet, ut linea 50-olim microstrip vel coplanari waveguide, ut signum transmissionis proprium curet.
Gradus II: Welding et Fixing
Flectere sectionem hamatam et eam coniungere ad clavum ANT clavum moduli wireless, deinde processum solidandi secure comple. Refluxus solidatorium suadetur ut cum processibus conventus superficialis-montis vexillum compatitur.
Gradus III, metus et Testis

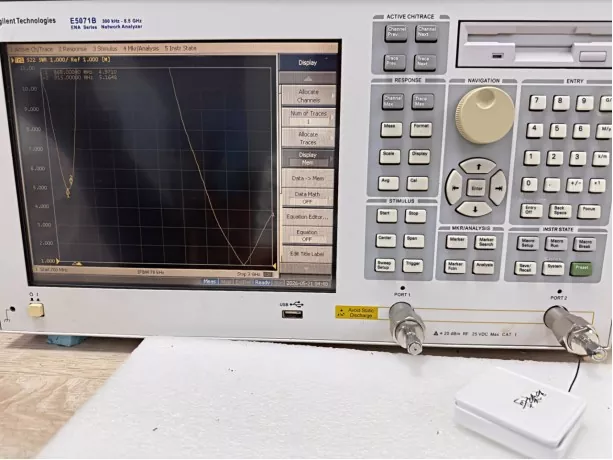

Post solidatorium, vector retis analyser utere ut metiatur intentione fluctuum stantem (VSWR) et comprobandum quod RF effectus in specificationibus requisitis occurrit.
Notae
1. Zonam alvi detinet: filis evitando evitando et in componentibus metallicis intra 5mm radium antennae ponendo; non tegunt altilium vel protegens intra 10mm vel plus supra fundum.
2. 50Ω Linea transmission: Coniunge RF chip directe per microstrip in eodem tabulato vel in strato interiore habena; utere 45° chamfers in angulis ad evitandas mutationes abruptas impedimentum.
3. Sta a metallo: Cum antenna fonti utens, primus gradus est curet ut antenna a materiis metallicis arceatur, inclusa planis humus in tabulatis ambitu, vestigiis, batteriis, pluteis, pluteis, casisibus metallicis et pluribus.
4.Consistentes Welding Directio: In productione massa, necesse est ut antennae directio conglutinatio aequet directionem glutino quam antennae fabricante tempore electionis determinatam.
5. Tuning et Margining: Si ambitus electromagnetici totius machinae plasticae casutae complexus est, π-retis in RF finem reservari potest, et frequentia resonans subtiliter modulari potest utens capacitorem aptabilem ab 3 pF ad 6.8 pF.
Quam antennae fontem elige?
|
Electio Gradus |
Key Points |
Singula |
|
Confirma 1. Operating Frequency |
Antennae selectae per communicationem protocollum & frequentiam cohortis |
Communes frequentiae vincula: • 315 MHz: Traditional remotae ditionis machinas • 433 MHz: LoRa, metra callosa, remotae industriae • 470/490 MHz: Industrialis armorum IoT • 868/915 MHz: ISM vincula pro Europa & America Septentrionali • 2.4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM Band: Communicationis cellulae |
|
2. Censeo lucrum opus est |
Compositus quaestum cum tradenda procul |
• Spatium breve (<100m): 0.8~2 dBi • Medium intervallum (100-500m): 2~3 dBi • longum intervallum (>500m): Supra 3 dBi |
|
3. Reprehendo Installation Space |
Par magnitudinis ac structuram cum PCB |
1. Metire spatium internum instrumenti seligere debitam longitudinem et diametri. 2. Antennae flexilis praesto sunt ad marginem PCB ascendentem in spatiis cum limi- tibus cella. |
|
4. Assident Application Opera |
Anti-intercessione & anti-corresione tutelae |
1. Apparatu metallico protegente: antennae circulares polarizationis commendantur. 2. Humidum / velit environment: Argentum / aurum obsitum pro anti-oxidatione. |
|
5 elige certa supplementum |
One-stop nativus vestibulum muneris |
Qianmu Communicatio antennae officinas & supplementum professionalis est, OEM & ODM sustentans, plenum servitium praebens incluso antennae consilio, sampling et massae productionis. |
FAQ
Q1: Quid melius est, fons antennae vel antenna PCB?
A: Electio pendet ex applicatione specifica requisita. Antennae solutiones vere aptae sunt applicationibus ad longum spatium transmissionis exigentibus (>100 metris), coverage omnidirectionali, et directionum institutionum flexibilium, antennae autem PCB magis aptae sunt ad machinis compactis cum stricta magnitudine ac limitationibus constant. Qianmu Communicatio utrumque solutionem praebet et commendationes professionales praebet secundum diversas necessitates project.
Q2: Utrum superior quaestus semper melius significaret antennae effectus?
A: Non necessario. Superiores quaestus plerumque melioris intentionis signum auget sed in certas partes reducere potest coverage. Optima lectio considerare debet transmissionem distantiam, coverage requisita, et applicationem environment. Qianmu Communicatio praebet fructus cum diversis optionibus quaestum ab 0.8 ad 3.5 dBi.
Q3: An antennae sit amet?
A: Ita. Qianmu Communicatio officia OEM/ODM customizationes praebet, inter frequentia commensurationem, magnitudinem modificationem, delectu materialem, et angulum custum flexionis ad diversa applicationis requisita.
Q4: Quid est operating temperatus range?
A: Qianmu fructus Communicationis fideliter agunt ab -40℃ ad +85℃, occurrentes requisitis maxime industriae et applicationes consumere.
Q5: An impedimentum matching requiratur?
A: Ita. Vexillum impedimentum 50Ω est, et applicationes practicae inter antennae et RF transmittentes componentes adaptare possunt ad optimam observantiam consequendam. Qianmu Communicatio technicam sustentationem praebet pro antennae matching et debugging.
Q6: Quid est quantitas ordinis minima (MOQ)?
A: Qianmu Communicatio sustinet quantitates ordinis flexibiles, a prototypo exemplarium et batches parvae ad productionem magnarum. Ad explicanda MOQ requisita, commodo nostro, turmas venditionesque tange.
